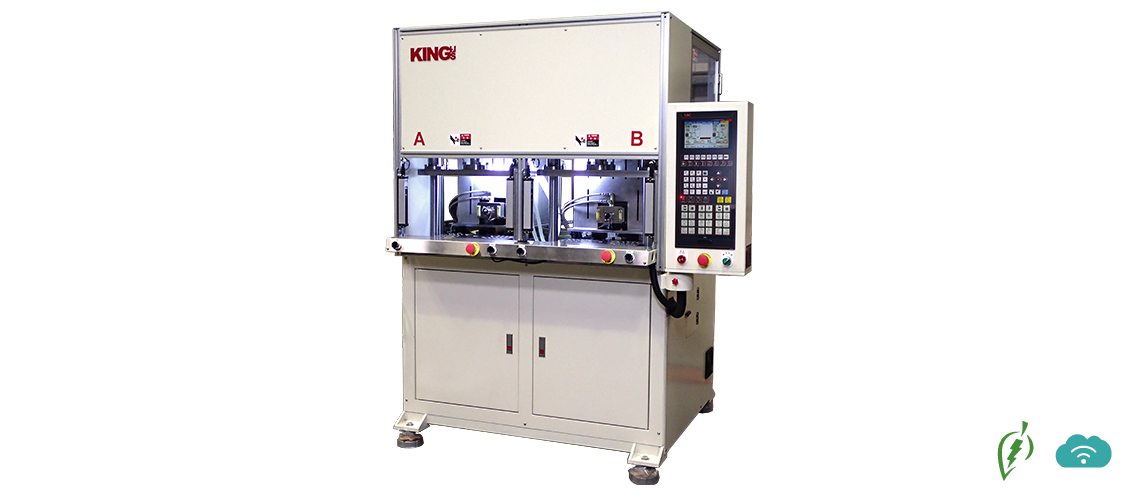

雙工位低壓成型機
產品特色
低壓射出機的發明是為了取代傳統注膠灌膠累贅的製程,使用特殊熱熔塑料Polyamide Hot melt為材料,能以極低壓力低氣泡射出成型。
C型雙滑模低壓機新機型讓更多客戶加倍產能,特別是汽車電子相關產業更是蓬勃發展,防水防塵絕緣抗震,都是電動車線束或電裝品、感應器、微動開關的必要條件。 CE證書於2018年9月生效,正式銷售歐美中東市場。
鑫野低壓機經過多年耕耘, 已獲得CE認證!鑫野亦已取得五項專利(中華民國新型專利M496549號,M525837號及M530471號, 中國大陸ZL201420646124.2號及 ZL201420647977.8號), 全台唯一
✓成品達到IP67的防水防塵需求,適合電路板封裝,帶線連接器等防水封裝,微動開關防水封裝
-
全機動力採氣壓和伺服馬達驅動,節能減碳,
- 方便於一般無塵室,潔淨室,實驗室使用。
- 洩壓裝置設計,機械式與氣動式調壓閥,成型壓力可以調整。
- 2段控溫(熔料缸及射嘴),可獨立控制。
-
熔料缸鐵氟龍鍍膜,加熱均勻快速,方便清料。
-
熔料缸與射嘴同動,氣動座進退。
-
射嘴直接和齒輪泵連接、無保溫管,減少碳化與結晶。
-
兩柱型設計,適合小型零件成形,操作方便。
- 為使用者安全,配備安全光幕和雙手同時啟動按鈕、全機封板。
- 工業電腦LINUX核心系統,多語言切換PC Base。
-
可儲存1000套模具參數設定資料。
-
異常紀錄、歷史紀錄存查、USB匯入/匯出。
- 客戶可以透過機台控制器連上網路,直接線上檢修機台。
主要規格
機型 | KL-WVH-01-2-09-2-1 | |||
---|---|---|---|---|
射出系統 | ||||
射出方式 | 臥式分模線射出 | |||
熔膠系統容量 | L | 6.5 | 6.5 x 2 | |
理論射出容積 | ml / r | 8.98 | ||
膠泵迴轉數 | r.p.m | 0~100 | ||
噴嘴行程 | mm | 50 | ||
噴嘴頂力 | Tf | 0.06 | ||
鎖模系統 | ||||
夾模方式 | 空壓 | 空油增壓缸 | ||
夾模力 | Tf | 1 x 2 | 4 x 2 | |
夾模行程 | mm | 160 | ||
最大空間 | mm | 285 | ||
最小空間 | mm | 125 | ||
模板尺寸 | mm | 400*150 | ||
柱內尺寸 | mm | 360 | ||
滑模尺寸 | mm | 350*150(選配) | ||
滑模行程 | mm | 200(選配) | ||
頂出方式 | 空壓 | |||
頂出力 | Tf | 0.12 | ||
頂出行程 | mm | 凸出 25 | ||
其他 | ||||
電源 | V / HZ | 1 ø - 220v (60Hz / 50Hz) | ||
電動機 | kw | 0.4 x 2 | ||
電熱 | kw | 4.5 x 2 | ||
溫控段數 | zone | 3 | ||
系統壓力 | kgf / cm2 | 6 | ||
機械尺寸 | m | 1.45*1.05*1.75 | ||
重量 | ton | 0.9 |
