產品特色
- 立式直壓式鎖模裝置，適用鑲件成型、操作方便、安全性高
- 另配合轉盤滑模可使模面利用空間增大，成型與取放同步進行，使作業更快更安全
- 高精密度之模板(平行度及平面度0.02mm/100mm)，配合合金鋼機柱，低壓鎖模，提高模具使用壽命
- 螺桿經特殊硬化處理，持久耐用、壽命長、塑化能力強
- 雙缸射出機構，結構強固、維修容易、不漏油
- 所有系統標準配備 變量泵+PQ閥，省電可達30~50%
- 節能型及比例式油壓控制、低噪音、省能源、動作順暢
- 油溫低，元件壽命長，射出速度提高，機器運作安靜
- 針對不同模具之生產條件及生產之溫度、壓力、流量、位置，可於面板上設定，減少調機時間
- 設計簡約，佔地空間小，輕量化減低廠房荷重負擔
直壓式鎖模裝置
省電省能源
有較大的工作空間
少量多樣性
主要規格
| 機型 | K75-10DV-1 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 射出系統 | |||||||||
| 螺桿直徑 | mm | 24 | 28 | 30 | |||||
| 射料壓力 | kgf/cm² | 1957 | 1438 | 1252 | |||||
| 理論射出容積 | cm³ | 38 | 52 | 60 | |||||
| 最大射出重量 | oz | 1.3 | 1.7 | 2.0 | |||||
| gram | 36 | 49 | 57 | ||||||
| 射出率 | cc/s. | 32 | 44 | 50 | |||||
| 螺桿行程 | mm | 85 | |||||||
| 射嘴行程 | mm | 160 | |||||||
| 射嘴頂力 | tf | 4 | |||||||
| 射出速度 | mm/sec | 71 | |||||||
| 螺桿轉速 | rpm | 0~180 | |||||||
| 鎖模系統 | |||||||||
| 夾模力 | tf | 10 | |||||||
| 夾模行程 | mm | 200 | |||||||
| 最大空間 | mm | 235 | 290 | 315 | |||||
| 最小模厚 | mm | 35 | 90 | 115 | |||||

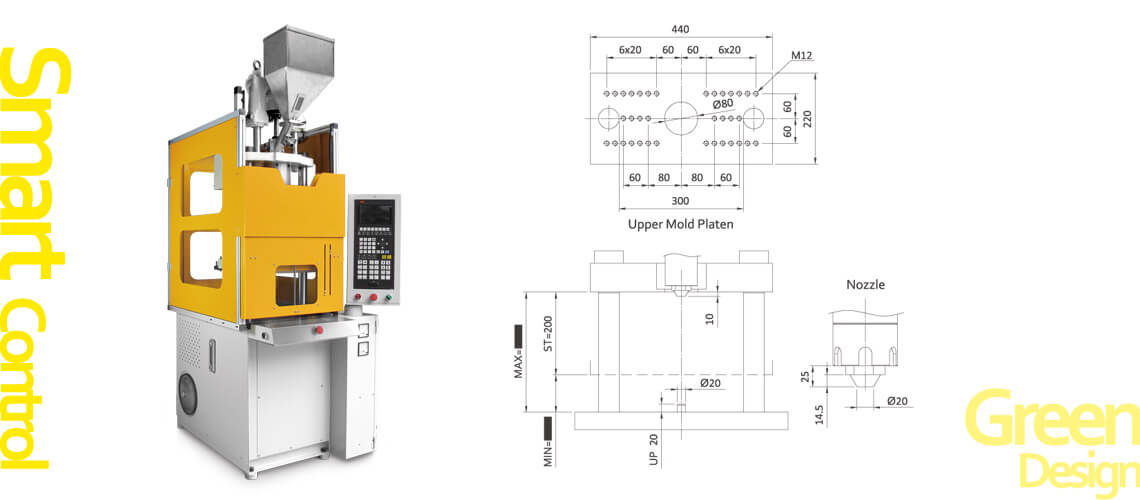

| 模板尺寸 | mm | 440 x 220 | |||||||
| 柱內尺寸 | mm | 300 | |||||||
| 頂出力 | tf | 1.7 (2.7) | |||||||
| 頂出行程 | mm | 21 (40) | |||||||
| 移模系統 (選配) | |||||||||
| 移模型式* | 滑模 | 轉盤 | |||||||
| 移模行程 | mm | 220 | |||||||
| 移模尺寸 | mm | 300 x 220 | Ø600 | ||||||
| 其它 | |||||||||
| 電動機 | kw(HP) | 3(4HP) | |||||||
| 電熱 | kw | 3.4 | |||||||
| 系統壓力 | kgf/cm² | 140 | |||||||
| 油箱容量 | L | 90 | |||||||
| 機械尺寸 | m | 1.1 x 0.9 x 2.3 | 1.2 x 0.9 x 2.3 | 1.3 x 1.2 x 2.3 | |||||
| 重量 | ton | 0.6 | 0.8 | 1 | |||||
移模型式*: 1S=單滑模; R=轉盤; 2S=雙滑模; V=標準機
